網架加工工程是較好的大跨度屋蓋結構形式，具有空間受力、剛度大、節省鋼材、抗振性能好、建筑高度較小、造型美觀等。目前，已有大型體育館、展覽廳、影劇院、工業廠房、倉庫等千余座工程的屋蓋采用網架加工工程，其廣泛的應用前景促使人們對其展開深入研究。 舉例說明：體育館網架加工工程簡化為雙層網架加工工程模型，通過有限元軟件ANSYS對其進行分析對計算結果的分析提出結構改進方案，對驗證原設計和指導設計修改有重大的意義。通過有限元分析軟件自帶的APDL語言實現網架的參數化建模，施加約束及加載，可以很有效的縮短網架的建模的時間，簡化了網架的建模過程。通過ANSYS對網架在兩種不同的支承情況下的靜力分析進行比較，可發現網架的變形規律即網架的變形在X、Y、Z方向都會交替出現，但在Z方向?yàn)橹饕冃巍Ｍ瑫r(shí)桿件的內力分布得出了不同約束時產生了變號，從而在工程實際施工中應給予考慮。用模態分析確定了網架加工工程的十階模態振型及固有頻率，便可以在設計與改進時使網架加工工程的固有頻率避開其在使用過程中的外部激振頻率。同時為之后的譜響應分析奠定基礎。通過進一步的隨機振動譜分析，采用地震波對網架加工工程進行計算，找出危險點的響應頻率，從而使網架在工程實際情況中避免易產生共振的頻率即網架的低階頻率。

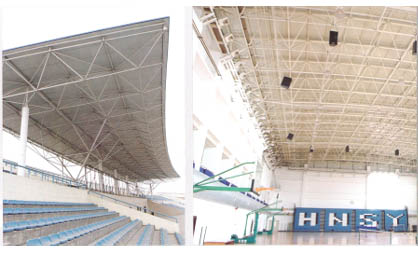

體育館網架加工工程 |
